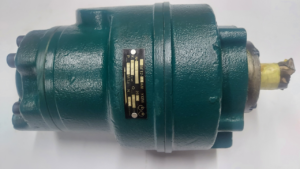

Для чого потрібен пластинчастий насос?

Пластинчасті гідронасоси (шиберні або роторні) – це гідравлічні машини, в яких перекачування робочої рідини виконують радіально розташовані рухомі пластини, що здійснюють зворотно-поступальні рухи при обертанні ротора.

Пристрій призначений для роботи з середовищами, що загусають при зміні температури. Завдяки конструкційним особливостям забезпечується ефективне перекачування робочої рідини різних типів.

Крім того, пластинчастий насос має високу потужність всмоктування. Пристрій з аналогічним зусиллям працює в обидві сторони, що забезпечує просту зміну напряму перекачування.

Конструкція насоса

Основні складові елементи:

• корпус (статор), усередині якого знаходиться порожнина;
• приводний вал;
• ротор;
• витісняючі пластини (шибери).

Корпус виготовляється з металу з високою гідрощільністю та механічною міцністю. Деякі моделі на корпусі мають спеціальні отвори, які призначені для кріплення. Вони значно полегшують встановлення насоса під час збирання гідравліки.

Ротор встановлюється на приводний вал, що забезпечує його обертання. Сам приводний вал розміщується на опорах, жорстко зафіксованих у корпусі.

У пристрої ротора є досить глибокі пази – або радіусні, або розташовані під кутом до радіуса. Пластини в пазах забезпечують витіснення рідини, що перекачується.

Різновиди пластинчастих гідронасосів

Виділяють два типи таких насосів: одноразової та дворазової дії.

Принцип функціонування насоса одноразової дії:

1. При передачі валу крутного моменту насосний ротор починає обертатися.
2. У результаті дії відцентрової сили пластини притискаються до внутрішньої стінки статора, й утворюються дві герметично відділені порожнини.
3. Внаслідок зміщення центру ротора відносно статора в міру руху зростає робочий об’єм камери, виконується всмоктування рідини.
4. Ротор продовжує рухатися і переходить у фазу зменшення робочої камери, через що рідина витісняється в лінію нагнітання.
5. У результаті рідина переноситься між лопатями із системи всмоктування до системи нагнітання.

Принцип роботи насоса подвійного впливу аналогічний. Єдина відмінна риса – наявність двох зон всмоктування та нагнітання.

Як вибрати пластинчастий гідравлічний насос

При виборі насоса необхідно враховувати умови роботи гідравлічної системи, її призначення та тиск потоку робочої рідини. Придбати агрегат для своїх цілей за вигідною ціною ви можете на сайті «Моторімпекс».

Інженери інтернет-магазину допоможуть підібрати обладнання спеціально для ваших потреб та нададуть технічну підтримку при його встановленні та запуску.
